DEPOSE DES FLANCS DE CARENAGE
  Ici n'est représentée que la dépose du flanc gauche. Pour déposer l'autre flanc de carénage, procédez de la même manière que décrite ci-dessous. Je précise que pour certaines opérations, il n'est pas nécessaire de déposer les 2 côtés du carénage (ex: pour la vidange moteur, juste le flanc gauche).
 Clé ALEN - petit tournevis cruciforme
MERCI A BOB ET AU VFR-CDF POUR LES PHOTOGRAPHIES ET LES EXPLICATIONS.

Placer votre moto sur la béquille centrale puis,...



 1 - Dévisser les 5 vis à 6 pans

Dévisser les 2 vis supérieures et les 3 vis sur le côté.(flêches noires).

Outil utilisé: clé ALEN
Remarque: Faites attention à ne pas rayer le carénage, c'est vite fait...





2 - Dévisser les 2 vis à 6 pans sur l'avant

Dévisser les 2 vis sur l'avant.(flêches noires).

Outil utilisé: clé ALEN
Remarque: -





3 - Dévisser les 2 clips sous le carénage

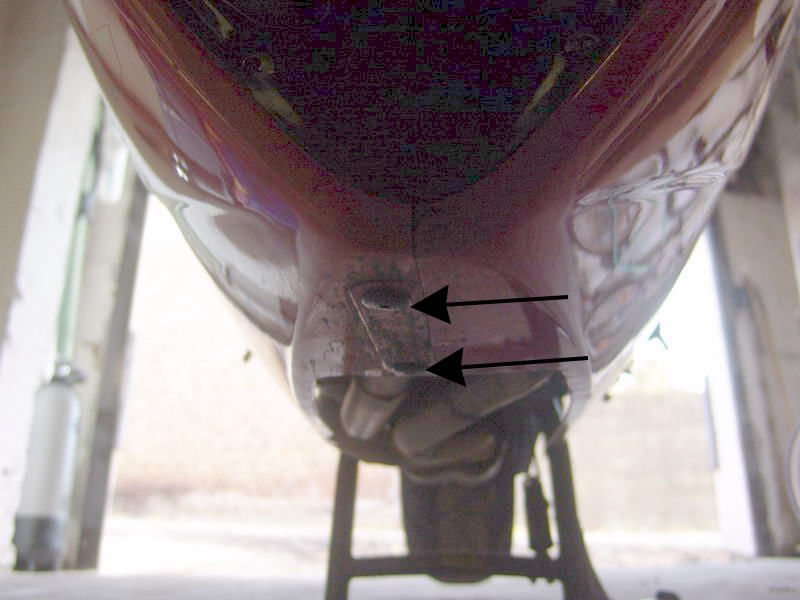

Défaire les deux "clips" (flêches noires) sous le carénage en tournant à l'aide d'un tournevis en croix d'un quart de tour en arrière puis en tirant les "clips" hors de leur logement.

Outil utilisé: petit tournevis cruciforme
Remarque: -





4 - Dévisser le clip à l'intérieur du carénage

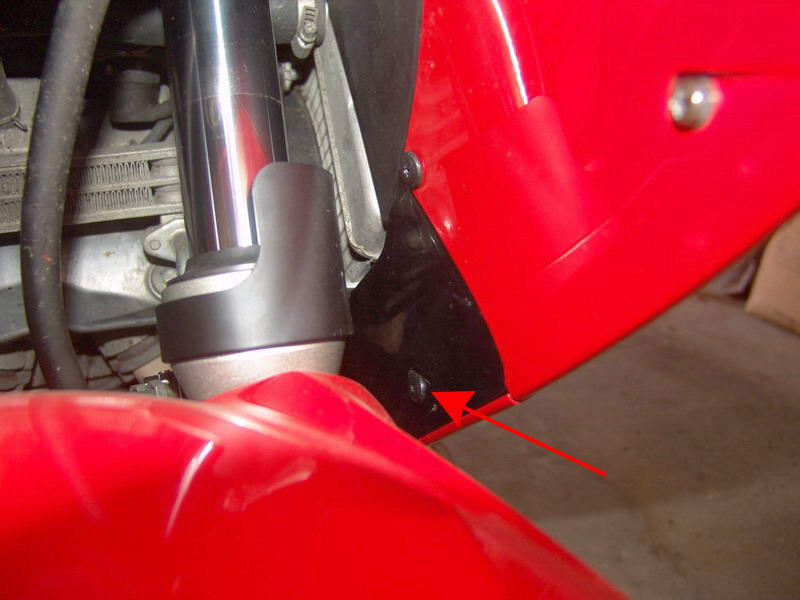

Défaire le "clip" (flêche rouge) à l'intérieur du carénage en tournant à l'aide d'un tournevis en croix d'un quart de tour en arrière puis en tirant le "clip" hors de son logement.

Outil utilisé: petit tournevis cruciforme
Remarque: -





5 - Dévisser les 2 vis à 6 pans sur le côté du carénage

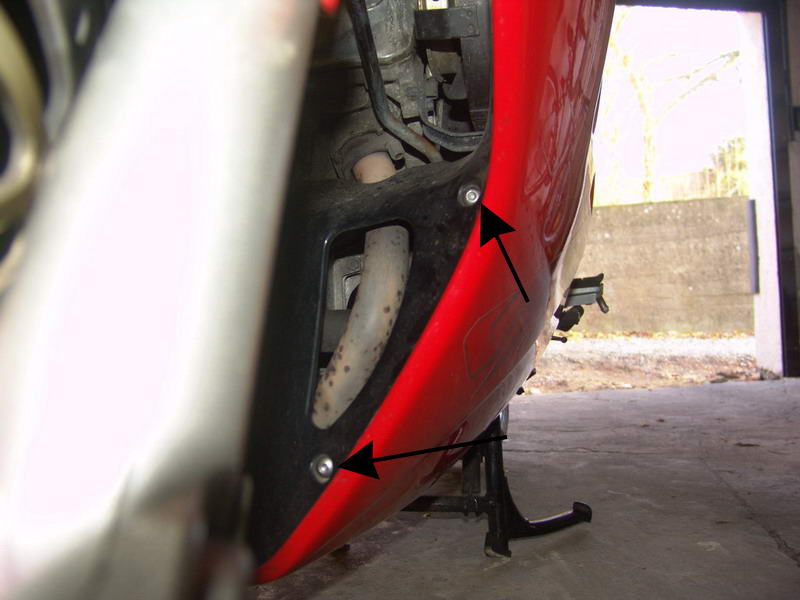

Terminer par les deux dernières vis à 6 pans (flèches noires).

Outil utilisé: clé ALEN
Remarque: Terminer par ces 2 vis permet de maintenir le carénage sans risquer qu'il ne tombe tout seul et donc s'abîme.

POUR ENLEVER LE FLANC DE CARENAGE, TIRER VERS SOI PAR LA PARTIE ARRIERE DU CARENAGE ET ENSUITE, DEGAGER L'AVANT DOUCEMENT ET LA DEPOSE DU FLANC DE CARENAGE EST TERMINEE. SI VOUS AVEZ BESOIN D'ENLEVER L'AUTRE CÔTE, PROCEDEZ DE LA MEME MANIERE...
